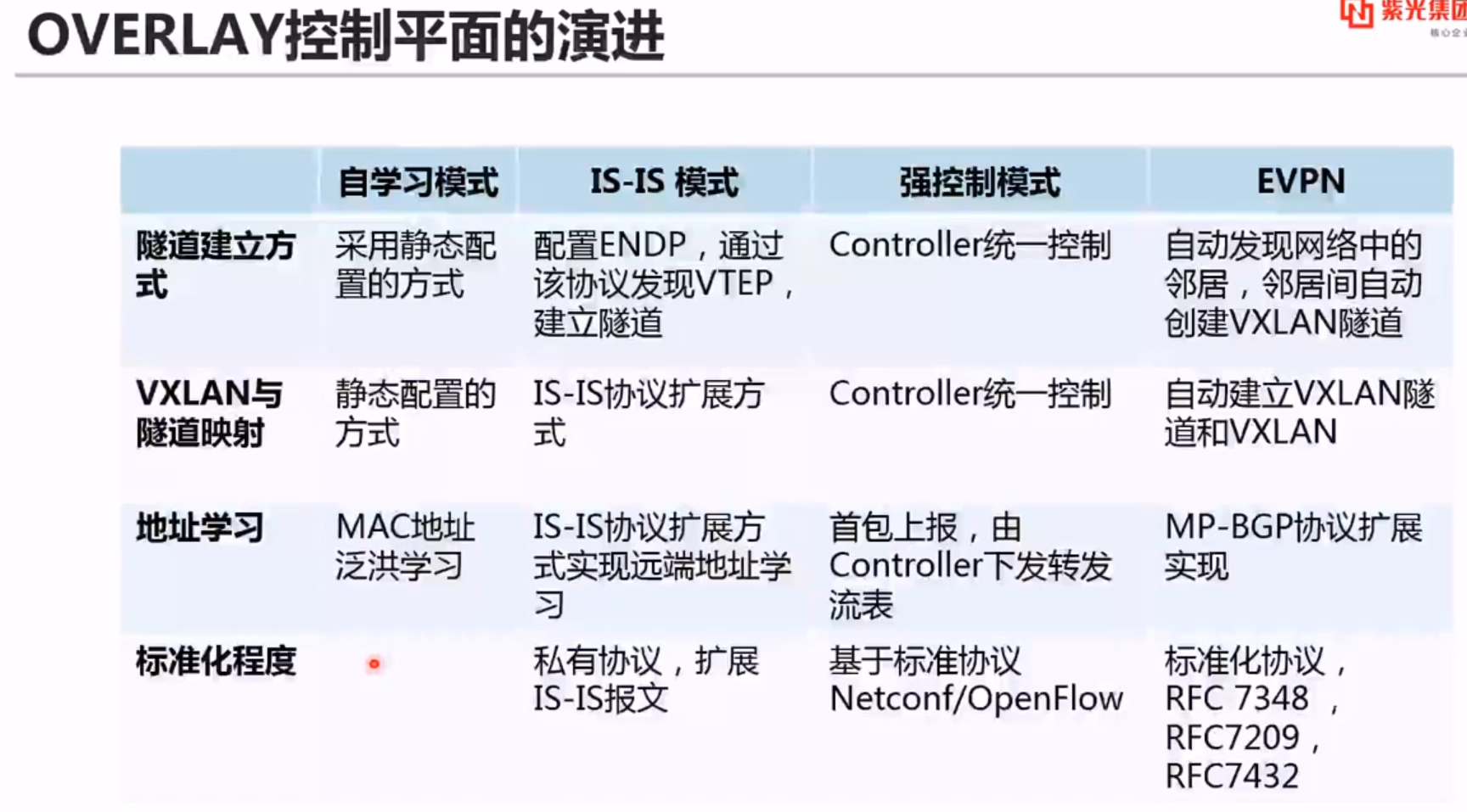

强控：vxlan隧道全是控制器下发。openflow流表
弱控：隧道建立方式下沉到路由设备，arp信息由交换机封装到路由里，由路由消息传递。
VTEP（VXLAN隧道端点）：VXLAN的边缘设备，进行VXLAN业务处理，识别以太网数据帧所属的VXLAN，基于VXLAN对数据帧进行二三层转发，封装解封装VXLAN报文等
VNI（VXLAN网络标识符）：在VTEP之间转发的VXLAN业务报文通过VNI来标识，其长度为24比特。
VXLAN隧道：在两个VTEP之间完成VXLAN封装报文的单播或组播传输的逻辑隧道
VSI（虚拟交换实列）：VTEP上为一个VXLAN提供二层服务的虚拟机交换实列。
EVPN控制平面-MP-BGP EVPN NLRI消息类型
NLRI消息类型:
MAC/IP RT-2 :通告MAC/IP地址信息（传送虚拟机的IP/MAC 一种 带MAC 一种带MAC和IP）
RT-3:通告VTEP及其所属VXLAN，以实现VTEP自动发现，自动建立VXLAN隧道、自动创建VXLAN广播表等
RT-5:IP前缀路由,以IP前缀的形式通告外部路由（引入网段路由和默认路由）
.png)

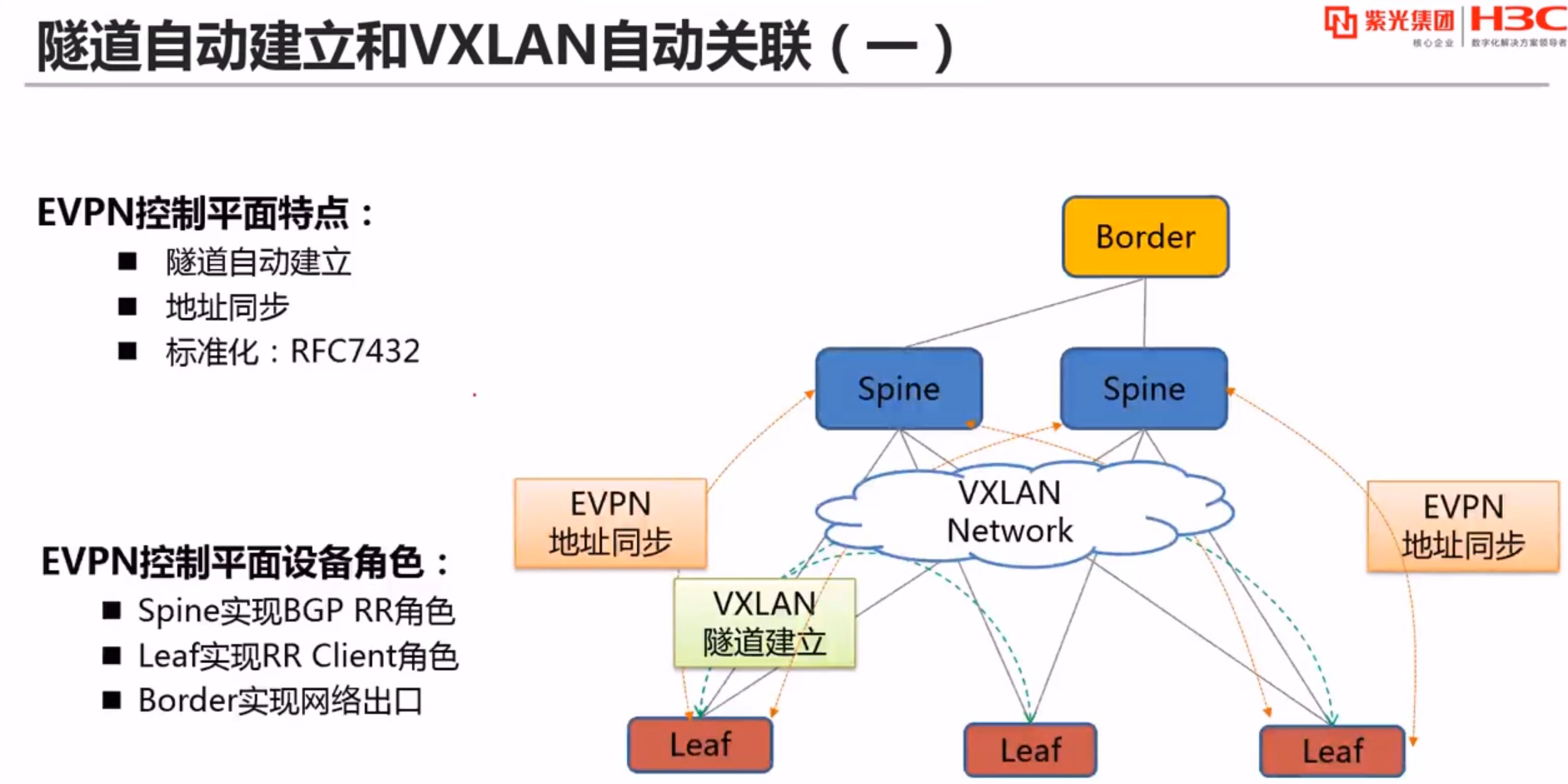

leaf和spine建立邻居，完成后会向spine设备发送三类路由，携带VTPE以及VXLAN ID，spine 反射给其他设备。
二类路由:
.png)

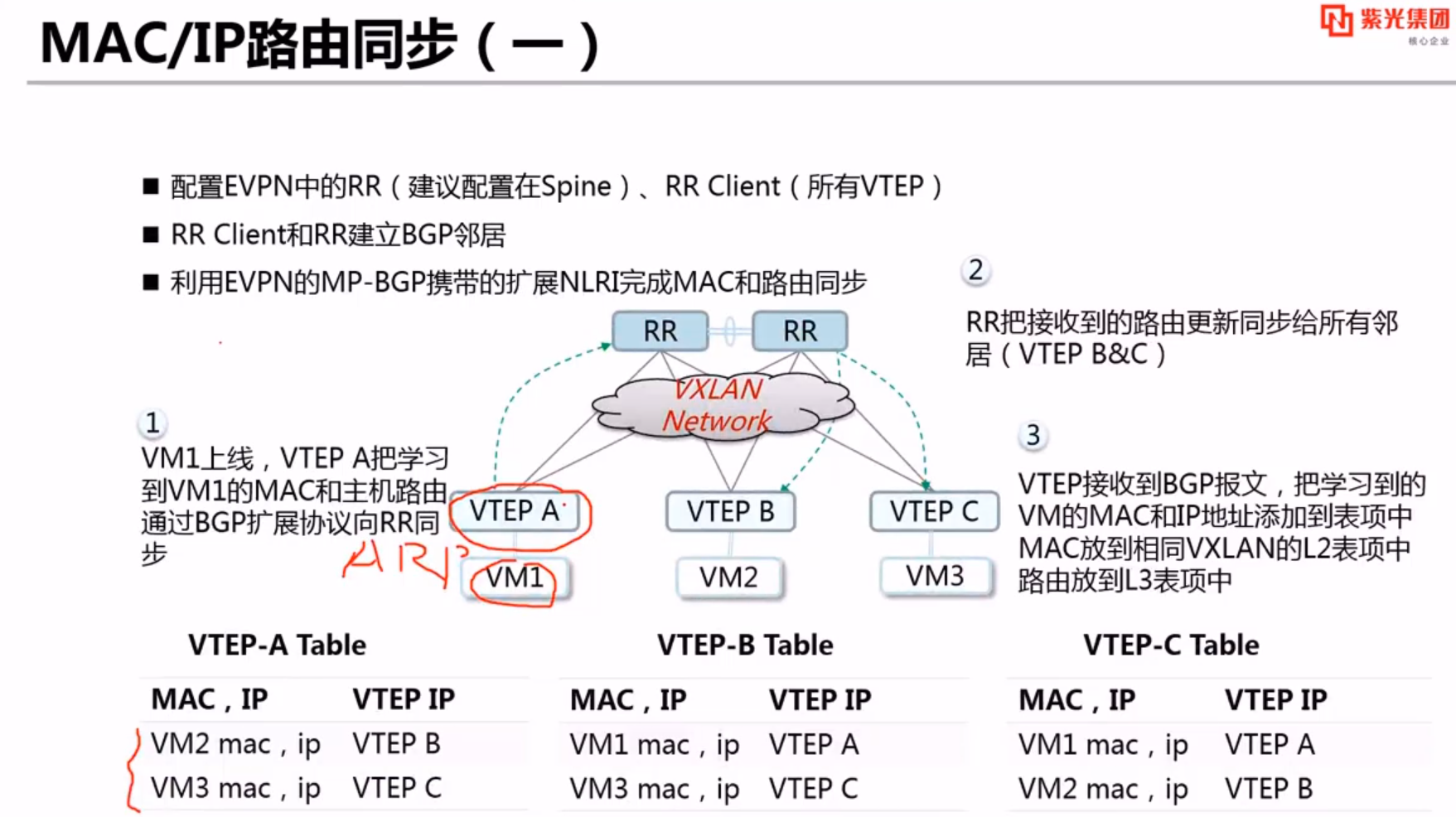

VM1 网卡UP后发送arp报文，VTEP A 记录到自己的ARP表项后，在通过EVPN模块，去生成二类路由（IP MAC VXLANID），上给BGP模块，打上RT RD ，发送给RR，RR反射给所有的VTEP，所有的leaf都将学到arp。
5类路由：
自动建立隧道，按需建立隧道。
.png)
.png)
.png)
在强控方案，是使用openflow来刷新流表的
在EVPN方案，是使用路由表的刷新。
